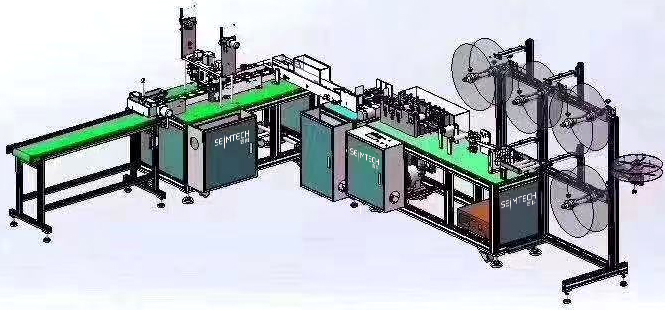

智能生产口罩设备
本机主要用于平面式口罩自动成型:整卷布料放卷后经过滚轮驱动,布料通过自动折边、包边;鼻梁条整卷牵引开卷,定长裁切后导入至包边布料中,双边通过超声焊接至封口,再经过超声侧向封口,通过切刀裁切成型;通过流水线将口罩输送至口罩耳带熔接工位,通过超声焊接最终口罩成型;当口罩制成后,通过流水线输送至平带线收集。
一、设备安装与配置参数
(1)设备尺寸:L4000MM*W1950MM*H1900MM(不含收料线);
(2)外观颜色:信科科技标准色,无特殊说明时按照此标准;
(3)设备重量:≤1800kg,地面承重≤500KG/m2;
(4)工作电源:设备 220VAC±5﹪,50HZ,额定功率约 6KW;
(5)压缩空气:0.5~0.7 MPa,使用流量约 200L/min;
(6)使用环境:温度 10~35℃、湿度 5-35%HR,无可燃性、腐蚀性气体,无粉尘(洁净度不低于 10 万级)
(7)生产效率: 60-65ppm;
(8)设备生产合格率:99%(来料不满足要求、员工不当操作除外时);
(9)设备故障率:2%(指设备自身所产生的故障)。
二、设备主要配置
2.1 主要元器件配置清单
序号 | 项 目 | 品牌 | 备注 |
1 | 气缸 | 亚德客、气立可/台湾 | 据物料供应可替换 同等品牌 |
2 | 电磁阀 | CKD/日本、亚德客/台湾 |
3 | 伺服电机 | 汇川、欧瑞/中国、松下/日本 |
4 | PLC | 汇川/中国、三菱/日本 |
5 | 线轨 | 上银、TBI/台湾 |
6 | 光纤、放大器 | 欧姆龙、嘉准 |
7 | 触摸屏 | 威纶通/台湾 |
8 | 继电器 | 欧姆龙/和泉 |
9 | 按钮 | 富士、红波 |
2.2 规格件、易损件及随机备件清单
序号 | 序号 | 规格 | 数量 | 备注 |
1 | 工具箱 | - | 1 套 | 调试工具 |
三、安装调试和培训
1. 由我司负责完成设备的安装与调试;调试时;
2. 设备安装调试完毕后,我司会对客户设备操作人员及设备维护人员进行技术交接及操作维护培训,培训合格后方能操作使用该设备;
(1)、机械装配培训----为设备的组装及维修而对机械人员进行的培训,通常是进行机械组装时,客户派工程师到我司掌握基本规格、构成内容、特性等;
(2)、量产培训----对量产过程中各种问题处理的培训。我司人员在客户现场进行一周运行跟进培训,包括设备的正常使用、维护保养、故障分析与排除、操作安全及紧急处理程序等。
四、设备质量保证和售后服务
1. 设备的保修期限为设备正式验收合格之日起 12 个月,因我公司的责任所引起的故障发生时,由我公司无偿保修及部件发送(对规格书内未明记的条件,则不受此限制)。
2. 保修期满后五年内,我司仍应负责对设备进行维修维护,但仅收取合理的工时和合理的交通费用,涉及设备相关配件的更换和购买,我司方仅收取配件的成本费用。当得到客户的故障通知后,我司实施保修义务,在 8 小时内响应,并在 24 小时内给出解决方案,以减少客户的损失。
